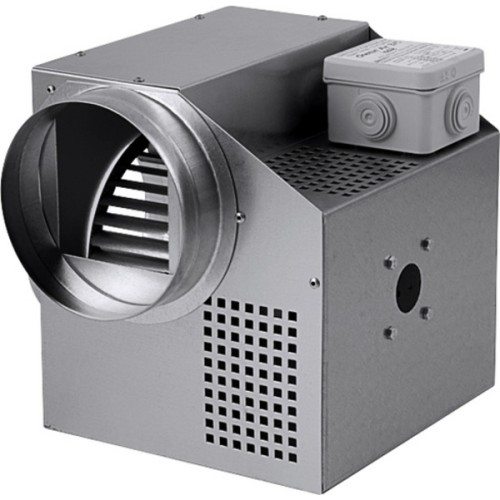

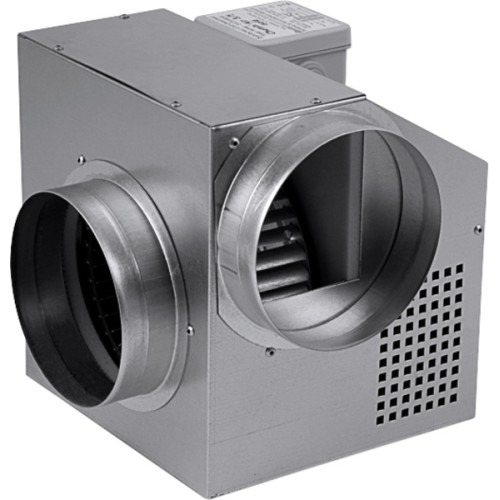

Krbový ventilátor KV 300 (3 - 5 místností)

Technické specifikace...

• Napojení ventilátoru ø 125 mm
• Rozměr ventilátoru šířka 190 mm, výška 215 mm, hloubka 200 mm
• Napětí 230 V
• Frekvence 50 Hz
• Průtok vzduchu 50 až 70 m3/h (pro jednu vyústku v místnosti)
• Příkon 43 WHluk 38 dB(A) měřen ve vzdálenosti 3 m od sání ventilátoru
• Teplota okolí od +5°C do +50°C
• Hmotnost 4 kg
• Maximální délka potrubí 25 m
• Pro 3 až 5 místnosti
• Skříň ventilátoru z pozinkovaného plechu
• Teplotní čidlo pod oběžným kolem ventilátoru
• Oběžné kolo z pozinkovaného plechu
• Kuličková ložiska
• Ventilátor je vybaven manuálním termostatem, tovární nastavení +40°C
• Spínání ventilátoru lze nastavit dle termostatu v rozmezí 0 až +90°C
• ​Krbový ventilátor vám sníží náklady na vytápění.

• Pomáhá odsávat teplý vzduch z krbové vložky
• Ideální řešení pro Váš krb
• Teplý vzduch rozvádí do dalších místností

PODMÍNKY PROVOZU
Ventilátor je určen pro provoz ve vnitřním základním prostředí s okolní teplotou +5 °C až +50 °C, pro dopravu čistého vzduchu bez prachu, mastnot, výparů chemikálií a dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal a nestékal do něj a neusazoval se v něm kondenzát vody
z potrubí.

Tento typ ventilátoru je vzhledem ke svým parametrům předurčen k použití pro potrubní rozvody relativně větších délek s vyšší tlakovou ztrátou (při dodržení vzduchotechnických pravidel návrhu

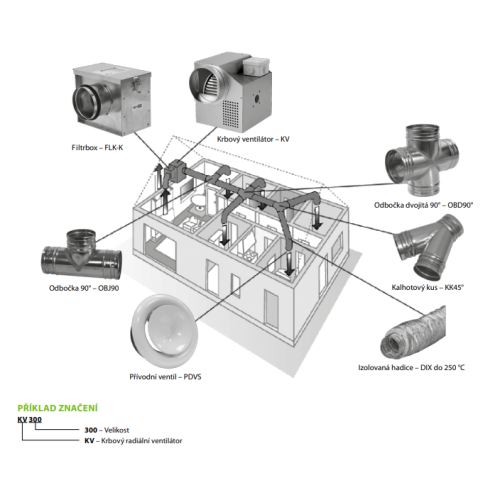

ventilátoru). Je vhodný pro rozvod teplého vzduchu z krbové vložky do více místností v bytě nebo rodinném domě (počet místností viz typ ventilátoru). Ventilátor se rozběhne automaticky při 40 °C a vypne při 30 °C.

SKŘÍŇ
Skříň je z ocelového pozinkovaného plechu. Na skříni ventilátoru je umístěna krabička s připojovací svorkovnicí (IP54). Teplotní čidlo je umístěno pod oběžným kolem ventilátoru.

OBĚŽNÉ KOLO
Oběžné kolo je radiální, vyrobeno z pozinkovaného plechu a je staticky i dynamicky vyváženo.

MOTOR

Asynchronní motor s kotvou nakrátko. Vnější rotor je uložen v kuličkových ložiscích s tukovou náplní na celou dobu životnosti. Napájení 230 V/50 Hz.

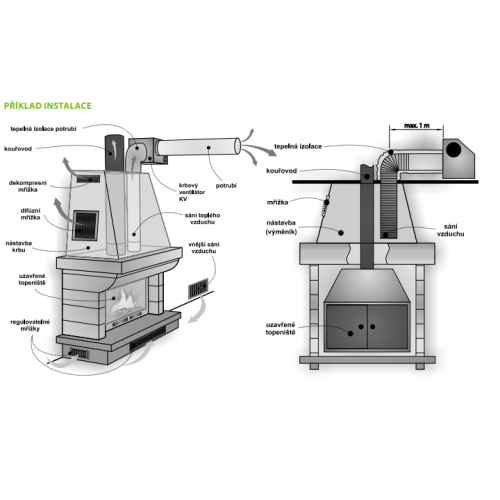

INSTALACE
Snadná instalace v horizontální poloze.

HLUK
Hladina hluku (Lp) je měřena ve vzdálenosti 3 m od sání ventilátoru při plném chodu ventilátoru.

PŘÍSLUŠENSTVÍ - volitelné

• SV - hliníkové fl exopotrubí Semivac
•  DS; DS50 - hlukově a tepelně izolované hadice
•  DI; DIX; DI50 - tepelně izolované hadice
•  SPIRO - pozinkované potrubí

UPOZORNĚNÍ...

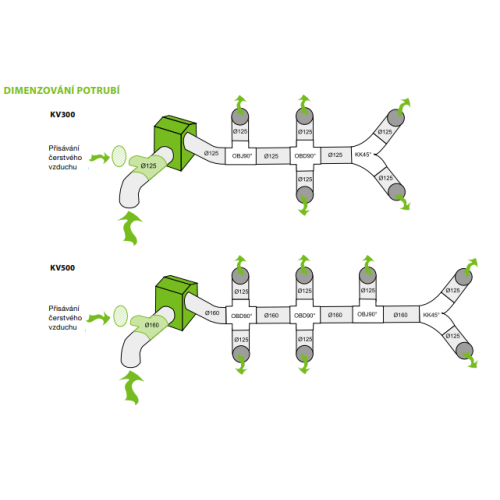

Ventilátor KV je vybaven termostatem a uvede se automaticky do chodu při dosažení teploty 40 °C, při poklesu teploty pod 30 °C se ventilátor automaticky vypne. Přístroj se nesmí vypínat v době intenzivního chodu topeniště. Hlavní větev musí mít stejný průměr jako průměr výstupního hrdla ventilátoru KV a odbočky a vyústky musí mít průměr 125 mm. Rozvod musí být dimenzován tak, aby se maximálně omezilo použití kolen. Ventilátor KV nesmí být pokryt izolační vrstvou, aby byla umožněna ventilace (chlazení) motoru.
